SZ-Ⅲ型水泥散装机装料口可在水平面作直线移动,适用于散装火车、大型多进料口散装汽车和散装船装料。SZ-Ⅲ型火车散装机由库侧卸料闸阀、摇臂式空气输送斜槽、行走小车和装车头等部分构成,并具有SZ-I型散装机的全部特点。
主要技术参数：
装车能力：60～3000 t/h (根据工艺需要定)
装料口升降高度： 1.5～25m任选
装料口量大水平移动距离：6.5m
整机功率：5.0kW
整机重量：2500～4000kg

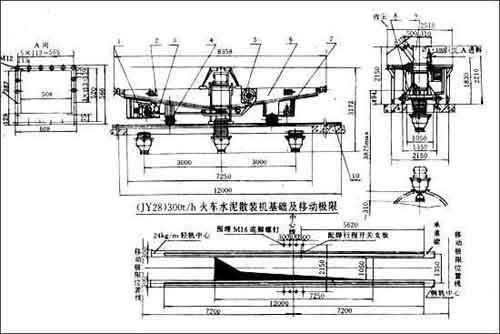

火车散装机示意图(SZ-Ⅲ)
1、卷扬装置 2、观察窗 3、松绳开关装置 4、车轮装置
5、通风机 6、双斜槽、 7、行走减速机 8、散装头
9、进料装置 10、钢轨24Kg/m（固定方式自定）
技术参数表：
| 散装头 | 卷扬电动机 | 行走电动机 | 散装头震动电器 | 通风机 | |||||
| Zui大行程 | Zui大距离 | 功率 | 电压 | 功率 | 电压 | 功率 | 电压 | 功率 | 电压 |
| 2500mm | 6000mm | 2.2KW | 380V | 1.5KW | 385V | 0.06KW | 220V | 2.2KW | 380V |
收尘设备用户自备，收尘风量约4200m3/h；电控箱订货另议，可根据控制要求及系统情况另行设计。
说明：
1、本机供货不包括钢轨，要求用户自备钢轨并固定；
2、钢轨应在同一平面内高差≤1mm，轨道接头处高差小于1mm；
3、钢轨中心1350±1.5mm；
4、钢轨端头5620mm处配焊JY28-00-13行程开关支板一块作为运动极限限位。

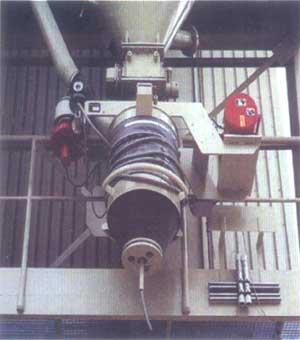

汽车散装机示意图(框架结构ZSQ-150型)
技术参数表：
| 装载头 | 卷扬机 | 料面指示机构中锁压力控制器 | 风机 | |||||||
| 伸缩距离 | 伸缩速度 | 起升速度 | 功率 | 电压 | 动作压力 | 额定电压 | 额定电流 | 适用介质 | 电压 | 功率 |
| 1600mm | 8m/min | 0.5KW | 380V | 250-5000Pa | 220V | 220V、380V | 3A | 清洁气体 | 220V | 350W |
